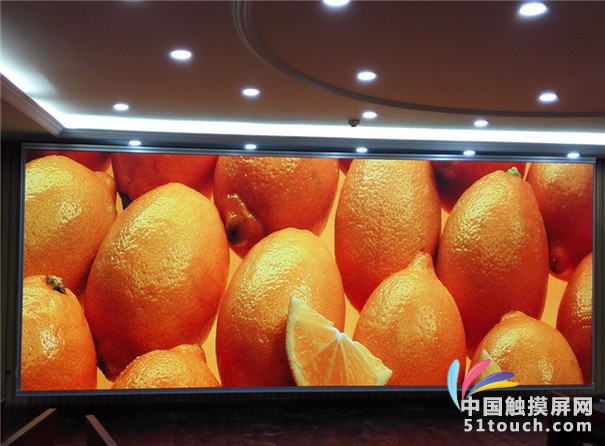

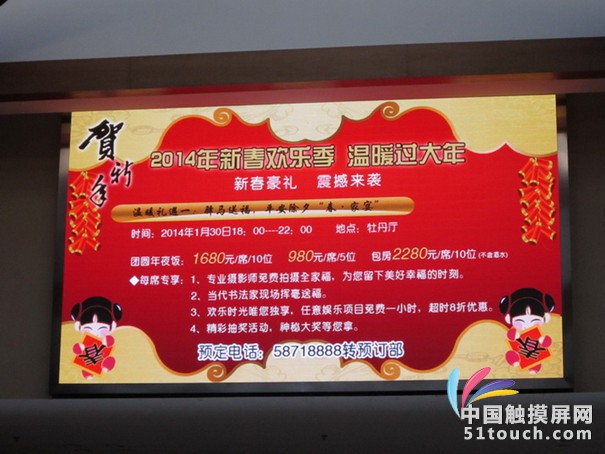

P2.5LED全彩显示屏制作设计安装方案
P2.5LED全彩显示屏水平和垂直视角都较大，保证了各个观察角度的视觉效果；
P2.5LED全彩显示屏制作设计安装方案-高精度尺寸，箱体间的几何形状和尺寸设计偏差仅为0.02毫米，单元箱体大小几乎一致，组装后，间隙均匀，整个屏幕非常平整，效果好，质量好。
P2.5LED全彩显示屏制作设计安装方案-首选深圳四维鑫光电--正规LED显示屏工厂,实力体现,质量保证,行业率先通过国家质量3C强制认证！遍布全国各地工程网络和服务人员,良好的售后服务对用户是强力保障！
深圳四维鑫光电有限公司都是具有十年以上全彩LED显示屏生产的业界精英．技术及管理的成熟，人才储备的完善，保证了LED全彩屏出厂产品的质量跟交货速度，公司基于雄厚的技术实力、丰富的行业经验以及良好的市场信誉，我们开发并生产的LED相关产品已经获得了国内外客户的广泛认可。
P2.5LED-我们公司主动将为您打造就实际需求和可操作性等提供模拟方案或更佳建议方案，帮助您合理分析、规划，做出最具性价比的方案，作为您最可靠可信赖的合作伙伴。我们做到：
1.清晰让顾客知道自己的需求、投入预算及预期的效果；
2.我们为您详实地表明对项目的需求及至将来的发展规划，给您提供实施方案，甚至项目的可拓展功能及拓展预算、计划，以避免因您对项目不适合日后的发展需求而造成不必要的资源浪费；
3.我们提供或项目安装及应用环境的分析数据，对可发性事件预测及提出预防、解决措施，进而对整个项目计划作出综合性评估；
4.不同的LED生产工艺、屏幕组装工艺、安装技术经验，将直接影响整个项目的工期、造价、安全性能、显示效果及质量、使用寿命和维护成本，因此我们会为您选择出最适合您自己需求的方案；和技术支持让您放心使用。
P2.5LED全彩显示屏制作设计安装方案品质优势：
1.P2.5室内显示屏选用高品质的LED晶片（台湾晶元， 杭州士兰），发光效率高，亮度衰减小，显示屏稳定性和可靠性好；
2.采用全方位的防静电措施，有效降低静电对LED灯管损害，控制每年的瞎灯率在百万分之五以内；
3.P2.5高清显示屏先进的生产加工工艺，保证了显示屏的品质和寿命；
4.任意两个LED灯的亮度差异都小于1%，保证了整个屏体的亮度和色彩均匀性；
5.成本低，像数高，画面细腻清晰；
6.列拼装列与列之间可以做到几乎无错位，并具有完全前维护功能；
7.在-25度到+75度的温度范围内，显示屏体都可以正常使用；
8.P2.5LED每月可达5000平方米的产能，能有效保证产品生产和交付周期；
P2.5LED全彩显示屏制作设计安装方案用材规格与技术参数
品牌：四维鑫
规格型号：P2.5室内显示屏
像素点间距：2.5mm
像素组成：1R1G1B
封装方式：表贴三合一集成模块
LED封装方式：表贴SMD2121三合一
像素密度：160000点数/平方
LED芯片品牌：台湾晶元
IC驱动芯片品牌：台湾聚积MBI5020、5024、5026系列
控制卡系统品牌：灵星雨
电源品牌：创联、明纬
P2.5LED单元板尺寸：160mm×80mm
模组分辨率：64×32=2048点数
箱体尺寸：480*480mm
箱体材料：铝
扫描方式：1/16扫描
屏幕亮度：1600cd/㎡
连接方式：与电脑同步连接（发送卡+接收卡）
工作电压：国内AC220V±10％，部分国家AC110V±10％；50Hz-60 Hz
平均功率：450W/㎡
最大功率：1300W/㎡
显示接口：VAG+DVI显示卡
平整度：模组间拼接缝隙<1mm
最佳观看距离：2.5米-30米（显示屏面积越大，观看最大距离越大）
可视角度：水平140°，垂直140°
控制操作系统：WIN2000 、 XP 计算机 + 控制软件硬件 + 播放软件及硬件
驱动方式：恒流
显示颜色：17M～69G色
亮度调节：手动/自动/程控
灰度等级：256级～4096级
刷新频率：300 Hz～2440Hz
换帧频率：60Hz
播放内容：电视画面，广告宣传片，视频，现场直播视频，图片，文字
显示模式：640×480、800×600、1024×768、1280×960…1920×1200、2048×640
控制方式：LED显示屏与计算机显示器点对点对应，可同步、异步、远程、无线
传输距离：超五类网线≦130M 多模光纤≦500M 单模光纤≦10KM
连续使用时间： ≥72小时
使用寿命：100000小时
平均无故障时间： ≥10000小时
保护技术：防尘，防腐，防静电；具有过流，短路，过压，欠压保护功能
使用环境温度： -20℃～+50℃
视频处理器：自选
P2.5LED全彩显示屏安装方法：落地式、镶嵌式、悬挂式、支架式、支撑式、支柱式
P2.5高清显示屏-深圳四维鑫光电过硬品质，价格实惠，室内、户外各型号led显示屏全国火热销售中,欢迎来电咨询，给您一份满意而实惠的报价方案清单给您。
P2.5LED全彩显示屏制作设计安装方案-深圳四维鑫光电以良好的职业操守和优质的服务获得了采购商的广泛好评。我司对所有安装LED显示屏的客户提供免费培训服务,让使用方操作人员能够初步了解,并安全正确的使用LED显示屏系统。
LED电子显示屏出现“鬼影”和“毛毛虫”
LED电子显示屏扫描鬼影的产生。扫描分为行扫和列扫，我们这里主要介绍行扫产生的鬼影。系统在不同的时间，分别驱动扫描行线。在驱动下一行时，上一行出现暗亮的现象我们称之为“鬼影”。原因在于：上一行线关断的时候，电路中残留的电量无处释放，只通过LED发光的形式释放，形成鬼影。鬼影现象，在小点间距LED电子显示屏中表现尤为突出。
LED电子显示屏扫描鬼影的产生。扫描分为行扫和列扫，我们这里主要介绍行扫产生的鬼影。系统在不同的时间，分别驱动扫描行线。在驱动下一行时，上一行出现暗亮的现象我们称之为“鬼影”。原因在于：上一行线关断的时候，电路中残留的电量无处释放，只通过LED发光的形式释放，形成鬼影。鬼影现象，在小点间距LED电子显示屏中表现尤为突出。
既然我们知道鬼影的产生的原因，那么我们就有办法的消去它。既然是电通过LED灯释放，那么我们在行线上接一个对地的电阻对行线放电，这样不就搞定了吗？对，这样能很好的去掉鬼影的问题，但随之而来的另一个现象就出现了：毛毛虫现象。先解释下什么叫毛毛虫现象，就是在扫描屏中如果其中一颗灯击穿，在这颗灯所在列的其它灯始终处于高亮显示状态。这又是什么原因造成的呢？
怎么解决LED电子显示屏鬼影和毛毛虫？
似乎我们看到这两种现象是矛盾关系，此消彼长。然而我们有没有一种办法然让这两种现象同时消除呢？答案是肯定的。
首先我们肯定是不能在行线上加电阻，我们得寻找一种元器件，能在行线关断以后快速泄放掉行线残余电量，重新恢复关断状态。
基于上述的考虑：我们使用了一款叫4051的IC器件，这种使用方法需要系统提供一个信号“OD”，也就是我们在调试界面中看到的消影（扫描板中都提供此信号）。消影时间给的越长，消影效果越好，因为使用这颗IC行线与地连接是处于电子开关状态，所以毛毛虫现象基本消失。这里需要注意的是，因为消影占用了系统时钟，其会对整屏的数据有一定影响，而且也会给PCB绘图增加难度！
现在有些IC厂商利用上述的想法，开发出一款集成在行驱动IC上的消影和去毛毛虫的新IC，它利用自身产生的时钟信号，来控制行线与地连接时间，达到去除消隐和毛毛虫的效果。更重要的是，这种使用减少了整个LED驱动板IC的数量，并且能提高整个电子屏幕的数据量。但是，由于此类IC为集成电路IC驱动电流能力较弱，而之前的驱动行管为单纯的MOSFET管驱动电流的能力较大，所以，此类IC能带载的灯数较之前少。
列扫产生的鬼影，主要是由于由LED导通压降的差异而在下行产生鬼影，去除这种现象的鬼影，有专门的LED全彩屏驱动芯片。
以上是四维鑫光电为您提供的P2.5LED全彩显示屏制作设计安装方案，四维鑫光电长期致力于LED应用技术的探索和创新，全面提供LED显示和照明的解决方案以及产品的设计、生产、销售、安装和服务。如果您想了解P2.5全彩显示屏价格，欢迎您前来咨询，四维鑫光电会给您详细专业的解答，咨询热线：田经理 15013539554。
