点击图片查看原图

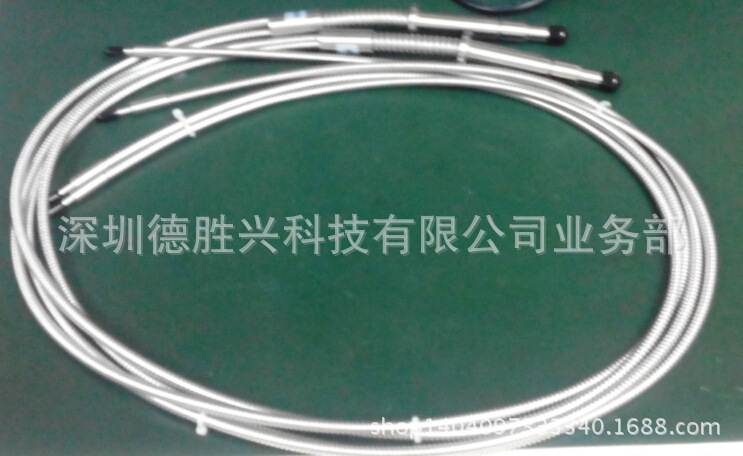

规格：2X3X1500 2个分支，出光口径为3mm,长度 为1500mm
EXFO石英光纤概述
EXFO石英光纤（Silica Fiber）是以二氧化硅（SiO2）为主要原料，并按不同的掺杂量，来控制纤芯和包层的折射率分布的光纤。石英（玻璃）系列光纤，具有低耗、宽带的特点，已广泛应用于有线电视和通信系统。
石英玻璃光导纤维的优点是损耗低,当光波长为1.0～1.7μm（约1.4μm附近），损耗只有1dB/km，在1.55μm处最低，只有0.2dB/km。
EXFO石英光导管在UV领域的应用
一、照明和光能传送领域
利用EXFO逛到纤维进短距离可以实现一个光源多点照明，光缆照明。还可以用于易燃、易爆、潮湿和腐蚀性强的环境中不宜架设输电线及电气照明的地方作为安全光源。
二、工业领域
1、可传输激光进行机械加工；
2、制成各种传感器用于测量压力、办公自动化、机器内及机器间的信号传送、光电开关、光敏组件等。
![]()
微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。通常，光纤的一端的发射装置使用发光二极管（light emitting diode,LED）或一束激光将光脉冲传送至光纤，光纤的另一端的接收装置使用光敏元件检测脉冲。 在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。 通常光纤与光缆两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为光缆.光纤外层的保护结构可防止周围环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。 在多模光纤中，芯的直径是15μm~50μm， 大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套， 以使光线保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纤通常被扎成束，外面有外壳保护。 纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。
EXFO石英光纤（Silica Fiber）是以二氧化硅（SiO2）为主要原料，并按不同的掺杂量，来控制纤芯和包层的折射率分布的光纤。石英（玻璃）系列光纤，具有低耗、宽带的特点，已广泛应用于有线电视和通信系统。
石英玻璃光导纤维的优点是损耗低,当光波长为1.0～1.7μm（约1.4μm附近），损耗只有1dB/km，在1.55μm处最低，只有0.2dB/km。
EXFO高功率石英光纤的优势
新型的EXFO高功率纤维光导管使用单个光源为多个固化位置提供相等的光能。新型光导技术提供光线的吞吐量比工业标准纤维光导管高出20％-50％，使您的固化操作更加灵活。另外，这些光导管输出能量比标准液体光导管高出25％，且无需平衡。
1、高功率光量从多支脚输出可以延长灯泡的寿命，从根本上降低系统的操作成本
2、无需平衡，高功率纤维光导管已经通过长达60000小时以上的全光谱光线照射测试且传输没有出现损耗
3、 可用于160nm-1200nm光线传输，扩展了液体光导管达不到光谱传输范围
4、 高功率纤维光导管比标准的纤维光导管多２５％－５０％输出量
5、 在点固化方面的优势
高功率纤维光导是需要多分支输出时的理想设备,每个分支输出强度一致。与标准石英纤维光导相比，EXFO高功率纤维光导提供的导通率高出了50％，并且不存在光学衰减。高功率纤维光导输出比分叉液体光导高出 25％，并且无须调节平衡。 具体优势表现在一下几点：
更长的灯泡寿命保证。 高功率纤维光导导通率提高 25％到 50％，使您的灯泡提供更多的能量。 灯泡起始能量越高，您越可以长时间使用系统，而不用更换灯泡。更长的灯泡使用寿命意味着较少更换灯泡，从而减少了系统操作成本。
更高的产量。 使用多分支光导时，各分支能量应相同，以均衡固化效果。高功率纤维光导各分支间差异小于 5％。均衡固化意味着您的工作拥有更高的产量以及更低的成本。
更少的人工操作介入。 多分支液体光导需要进行平衡调节，以实现各分支能量的均匀分布。高功率纤维光导无须平衡调节即可提供均匀分布的能量，因此操作员可将更多时间用于部件生产。
无须更换。 液体光导大约每隔两年需更换一次。高功率纤维光导通过了 60，000 小时未过滤光无衰减测试。 因此，您无须再次更换导光部件。
更高的聚集率。 聚集率是光纤束活跃核心区域面积与光线发射或接受端总面积之比。即特定区域内所能容纳的最大光纤数量。光纤之间的空间没有光线传输。高功率纤维光导输入端的光纤焊合在一起，以消除光纤间间隙。标准纤维光导聚集率通常为 0.53，光导输入区域的 47％ 为无光线传输的光纤间空隙。 高数值孔径 (NA) 该数字显示了与接受角有关的光纤的聚光能力。高功率纤维光导的 NA 为 0.37，而典型光纤束的 NA 为 0.22。高功率纤维光导 42º 的全接受角允许更多的光进入光导，而标准纤维光导为 25º 的接受角。
特别设计的输入。 高功率纤维光导输入端光纤按特别设计样式焊合，确保光导每一分支能量相同。
新型的EXFO高功率纤维光导管使用单个光源为多个固化位置提供相等的光能。新型光导技术提供光线的吞吐量比工业标准纤维光导管高出20％-50％，使您的固化操作更加灵活。另外，这些光导管输出能量比标准液体光导管高出25％，且无需平衡。
1、高功率光量从多支脚输出可以延长灯泡的寿命，从根本上降低系统的操作成本
2、无需平衡，高功率纤维光导管已经通过长达60000小时以上的全光谱光线照射测试且传输没有出现损耗
3、 可用于160nm-1200nm光线传输，扩展了液体光导管达不到光谱传输范围
4、 高功率纤维光导管比标准的纤维光导管多２５％－５０％输出量
5、 在点固化方面的优势
高功率纤维光导是需要多分支输出时的理想设备,每个分支输出强度一致。与标准石英纤维光导相比，EXFO高功率纤维光导提供的导通率高出了50％，并且不存在光学衰减。高功率纤维光导输出比分叉液体光导高出 25％，并且无须调节平衡。 具体优势表现在一下几点：
更长的灯泡寿命保证。 高功率纤维光导导通率提高 25％到 50％，使您的灯泡提供更多的能量。 灯泡起始能量越高，您越可以长时间使用系统，而不用更换灯泡。更长的灯泡使用寿命意味着较少更换灯泡，从而减少了系统操作成本。
更高的产量。 使用多分支光导时，各分支能量应相同，以均衡固化效果。高功率纤维光导各分支间差异小于 5％。均衡固化意味着您的工作拥有更高的产量以及更低的成本。
更少的人工操作介入。 多分支液体光导需要进行平衡调节，以实现各分支能量的均匀分布。高功率纤维光导无须平衡调节即可提供均匀分布的能量，因此操作员可将更多时间用于部件生产。
无须更换。 液体光导大约每隔两年需更换一次。高功率纤维光导通过了 60，000 小时未过滤光无衰减测试。 因此，您无须再次更换导光部件。
更高的聚集率。 聚集率是光纤束活跃核心区域面积与光线发射或接受端总面积之比。即特定区域内所能容纳的最大光纤数量。光纤之间的空间没有光线传输。高功率纤维光导输入端的光纤焊合在一起，以消除光纤间间隙。标准纤维光导聚集率通常为 0.53，光导输入区域的 47％ 为无光线传输的光纤间空隙。 高数值孔径 (NA) 该数字显示了与接受角有关的光纤的聚光能力。高功率纤维光导的 NA 为 0.37，而典型光纤束的 NA 为 0.22。高功率纤维光导 42º 的全接受角允许更多的光进入光导，而标准纤维光导为 25º 的接受角。
特别设计的输入。 高功率纤维光导输入端光纤按特别设计样式焊合，确保光导每一分支能量相同。
EXFO石英光导管在UV领域的应用
一、照明和光能传送领域
利用EXFO逛到纤维进短距离可以实现一个光源多点照明，光缆照明。还可以用于易燃、易爆、潮湿和腐蚀性强的环境中不宜架设输电线及电气照明的地方作为安全光源。
二、工业领域
1、可传输激光进行机械加工；
2、制成各种传感器用于测量压力、办公自动化、机器内及机器间的信号传送、光电开关、光敏组件等。
微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。通常，光纤的一端的发射装置使用发光二极管（light emitting diode,LED）或一束激光将光脉冲传送至光纤，光纤的另一端的接收装置使用光敏元件检测脉冲。 在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。 通常光纤与光缆两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为光缆.光纤外层的保护结构可防止周围环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。 在多模光纤中，芯的直径是15μm~50μm， 大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套， 以使光线保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纤通常被扎成束，外面有外壳保护。 纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。
编辑本段光纤系统的运用
高分子光导纤维开发之初，仅用于汽车照明灯的控制和装饰。现在主要用于医学、装饰、汽车、船舶等方面，以显示元件为主。在通信和图像传输方面，高分子光导纤维的应用日益增多，工业上用于光导向器、显示盘、标识、开关类照明调节、光学传感器等。
通信应用
光纤
光导纤维可以用在通信技术里。1979年9月，一条3．3公里的120路光缆通信系统在北京建成，几年后上海、天津、武汉等地也相继铺设了光缆线路，利用光导纤维进行通信。 多模光导纤维做成的光缆可用于通信，它的传导性能良好，传输信息容量大，一条通路可同时容纳数十人通话。可以同时传送数十套电视节目，供自由选看。 利用光导纤维进行的通信叫光纤通信。一对金属电话线至多只能同时传送一千多路电话，而根据理论计算，一对细如蛛丝的光导纤维可以同时通一百亿路电话！铺设1000公里的同轴电缆大约需要500吨铜，改用光纤通信只需几公斤石英就可以了。沙石中就含有石英，几乎是取之不尽的。
医学应用
光导纤维内窥镜可导入心脏和脑室，测量心脏中的血压、血液中氧的饱和度、体温等。用光导纤维连接的激光手术刀已在临床应用，并可用作光敏法治癌。 另外，利用光导纤维制成的内窥镜，可以帮助医生检查胃、食道、十二指肠等的疾病。光导纤维胃镜是由上千根玻璃纤维组成的软管，它有输送光线、传导图像的本领，又有柔软、灵活，可以任意弯曲等优点，可以通过食道插入胃里。光导纤维把胃里的图像传出来，医生就可以窥见胃里的情形，然后根据情况进行诊断和治疗。
传感器应用
光导纤维可以把阳光送到各个角落，还可以进行机械加工。计算机、机器人、汽车配电盘等也已成功地用光导纤维传输光源或图像。如与敏感元件组合或利用本身的特性,则可以做成各种传感器,测量压力、流量、温度、位移、光泽和颜色等。在能量传输和信息传输方面也获得广泛的应用。
