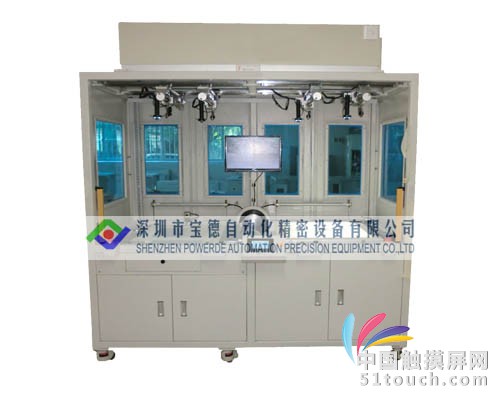

自动对位软对软、软对硬贴合机，是本公司自动化系列设备中的一款高端设备、全自动对位设计。针对各种Touch panel及Touch、Lens等光学组件的贴合工艺而研制，根本上消除了贴合时产生的气泡，反重力真空单元，防止薄膜在贴合工艺中出现拉伸、压痕牛顿环等功能性缺陷。适合玻璃基板与各种功能薄膜间的刚/柔性贴合及对膜间的刚/柔性贴合。
自动对位膜对膜贴合机最大加工尺寸可视区为720mmX500mm产品，可向小尺寸兼容。采用自助式机械靠边定位为辅、CCD视觉对位系统为主的对位方式、，精密度±0.15mm，配备X、Y、Θ三轴自动调节系统，可实现精准对位、确保产品贴合良率。可根据产品更改定位点，更换型号非常方便，特别适合小批量、多样化生产。适合在720mmX500mm的OCA和ITO、FILM的软对硬、软对软贴合（OCA贴合）工序
|
适用范围 |
软对软、软对硬贴合工序 |
|
加工产品 |
Sensor上膜+下膜、膜+平板 |
|
加工产品范围 |
压合产品尺寸：720 mm～500mm |
|
工作原理 |
自动图像对位系统精确定位+真空吸附+滚轮贴合 |
|
工作周期 |
约55s |
|
工位 |
单工位 |
|
平台 |
750mm*538mm |
|
工作装置 |
智能相机对位，X、Y、Q三轴自动调整 |
|
动作执行系统 |
SMC气缸，精密导轨/导柱和高精度运动部件 |
|
操作系统 |
工控机+触摸屏+液晶显示屏 |
|
控制系统 |
三菱PLC和高性能电气元件 |
|
设备尺寸 |
长度2410mm 宽度930m 高度2300mm |
|
设备重量 |
1150KG |
|
设备功率 |
1phase AC380V / 50Hz / 2KW |
