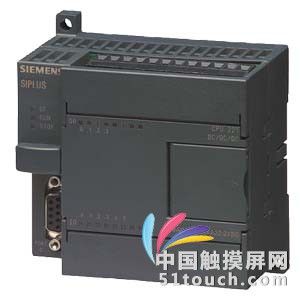

西门子CPU221

本机集成6输入/4输出共10个数字量I/O点。无I/O扩展能力。6K字节程序和数据存储空间。
4个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出。1个RS485通讯/编程口，具
有PPI通讯协议、MPI通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。

• 集成式 24 V 编码器/负载电源: 用于直接连接传感器和编码器。 用 180 mA 时，它也可用作负载电源。
• 2种型号：     带多种电源和控制电压
• 内置数字量输入/输出： 6个输入和 4 个输出。
• 1 个通讯接口: 可选
  • 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。
  • 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ascii  协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。
• 中断输入：     对过程信号的上升沿或下降沿作出极高速响应
• 高速计数器： 4 个高速计数器(30 kHz), 可通过参数设置使能和复位输入，具有2个单独的输入端，可同时用作增/减计数器；或者可以连接2个具有90°相差的增量编码器。
• 仿真器（可选）：     用于集成输入的仿真和用户程序的检验。
• 模拟电位计: 1 个模拟电位计，可在日常工作中用作一个设定值计数器，例如设定时间。
• 脉冲输出： 2 个高频脉冲输出 (最大 20 kHz)；     可用于定位任务，驱动变频电机和步进电机。
• 实时时钟（可作为可选模块连接）: 例如用于给报文加时间标记、纪录机器运行时间或用于基于时间的过程控制。
• EEPROM 子模块(选件): 用于保存完整的 STEP 7-Micro/WIN 用户程序及其它文档。     用于支持数据记录功能和配方管理。     允许快速修改程序(即使没有编程器)和其它程序归档。
• 通过电池提供长时间后备：     可将存储时间提高到200天。无电池模块时，用户数据（如存储器位状态、数据块、定时器和计数器）通过内部的超级电容进行保护,大约 5 天。可以永久保存用户程序(免维护)。电池模块插入存储器子模块插槽中。

编程

STEP 7-Micro/WIN V4 可以对所有 S7-200 CPU 进行编程。

注意:

不能使用 STEP 7-Micro/DOS 对 CPU 221 进行编程。如果通过PG/PC的串口进行编程，则额外需要PC/PPI电缆。当使用STEP 7 Micro/Win32 V3编程时，可以通过SIMATIC CP 5511 或 CP 5611进行编程，以及通过编程器的MPI接口编程。此时最高传输速率为187.5 kbps。
