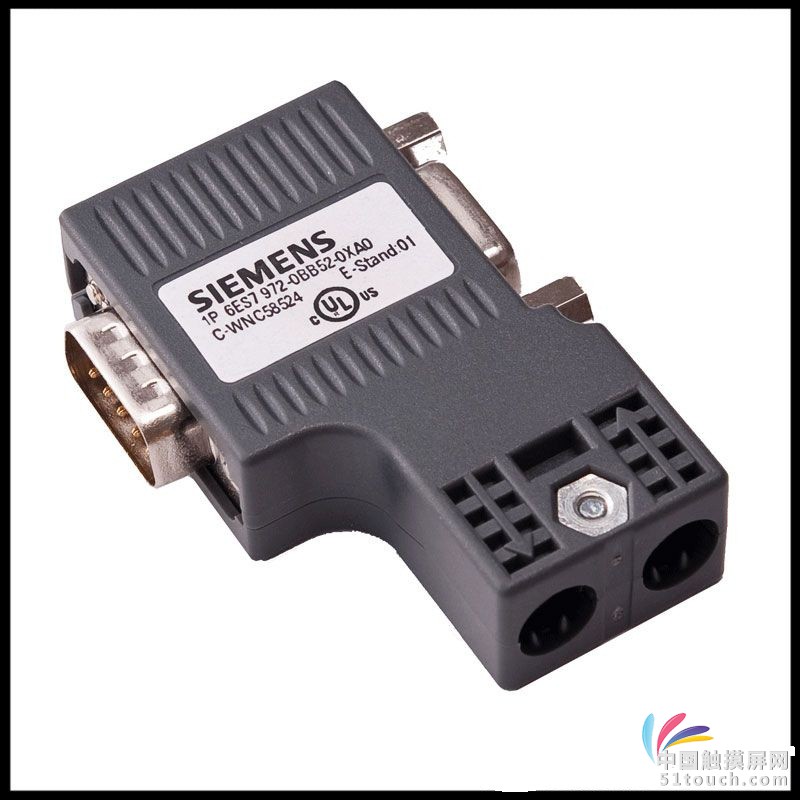

西门子dp总线连接器

1、DP总线连接器是PROFIBUS DP协议中主站和从站电缆之间的RS485通用接口器件，主要应用于制造业自动化系统中单元级和现场级通信，在PLC通讯口与Profibus电缆之间以轮循通讯的方式传输数据，能够以12 M比特率的传输速率进行信号传输，并带有内置的终端匹配电阻。
2、连接器的设计充分考虑到了电缆进线角度及缓解拉紧的问题，内置的接地金属片有效地防止了共模干扰，并具有较强的电磁兼容性能。

如果现场设备通讯距离较远，或者现场电磁干扰严重，可以使用OLM把电信号转化成光信号，使用光缆来传输信号。OLM上有RS485电气接口，需要使用Profibus插头来连接电缆。并且OLM电气接口不论连接主站还是从站，接法都一样。

图11 1网段只有进线，2网段只有进线

图12 1网段有进线出线，2网段只有进线

图13 1网段有进线出线，2网段有进线出线

对于只有一个RS485接口的OLM，可认为只有1网段，接法相同。

5 DP/DP coupler上插头终端电阻使用方法
两个DP主站可以使用DP/DP coupler来传输数据。DP/DP coupler上有两个RS485接口，连接方法与OLM相同。

图14 1网段只有进线，2网段只有进线

图15 1网段只有进线，2网段有进线出线

LOGO! Modular 可提供多种电压类型(12VDC, 24VDC, 24VAC, 115/230VDC, 115/230VAC)：

• 标准型：
• 纯型号，成本经过优化，不带按键控制面板和显示屏。

LOGO! 具有以下特性：

• R：继电器输出
• C:时钟/时间切换
• E：以太网接口
• o:无显示屏

LOGO!使用非常简单：

• 按键控制面板和显示屏位于一个设备中。无需其它工具。
• 通过集成式 EEPROM 备份切换程序和设定值（如定时器），以防电源故障。

LOGO! 节省空间：

• 例如：LOGO! 230RC：72 x 90 x 55 mm (W x H x D).
• 经调整后，可安装在配电箱中（尺寸与接地故障断路器相同）。

LOGO! 提供最大的灵活性和通用性：

• 可扩展性：
  根据应用情况可连接扩展模块。

LOGO! 具有通信功能：

• 使用可选的通信模块，可连接到 AS-Interface 和 KNX Konnex 网络。
• LOGO!7 和 8 可与其它 LOGO! 单元通信，或与 SIMATIC 控制器或 SIMATIC 面板通信
