西门子电缆接头订货号：
6ES7972-0BA12-0A0
DP 接头, 90 度出线, 不带 PG 接口
6ES7972-0BA30-0A0
BUSANSCHLUSS-SIMATIC DP，总线连接器，用于PROFIBUS，带斜出线电缆，绝缘刺破连接装置（W X H X D）15 X 58 X 34 MM，高达1.5 MBIT/S，无 LAN端接电阻
6ES7972-0BA42-0A0
DP 接头, 35 度出线, 不带 PG 接口
6ES7972-0BA52-0A0
DP 接头, 90 度出线, 不带 PG 接口, 快连式
6ES7972-0BA60-0A0
DP 接头, 35 度出线, 不带 PG 接口, 快连式
6ES7972-0BA70-0A0
PROFIBUS DP 接头, 90 度出线, 不带 PG 接口
6ES7972-0BB12-0A0
DP 接头, 90 度出线, 带有 PG 接口
6ES7972-0BB42-0A0
DP 接头, 35 度出线, 带有 PG 接口
6ES7972-0BB52-0A0
DP 接头, 90 度出线, 带有 PG 接口 , 快连式
6ES7972-0BB60-0A0
DP 接头, 35 度出线, 带有 PG 接口 , 快连式
6ES7972-0BB70-0A0
PROFIBUS DP 接头, 90 度出线, 带有 PG 接口
6GK1500-0EA02
SIMATIC NET，PB 总线连接器，带有用于工业 PC，SIMATIC OP，OLM 的轴线电缆引出端；传输速率 12Mbit/s;带隔离功能的终端电阻 金属外壳
安全信息
为了确保工厂或者设备的安全操作，必须采用合适的保护措施（例如，单元保护的概念）。并将整个工厂或者设备中的自动化和驱动组件按最先进的工业安全理念进行集成。 任何第三方的产品也可能可以使用，但必须考虑到安全。

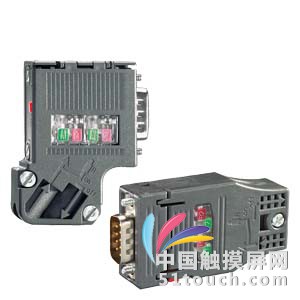

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。
Design
通信模块具有以下机械特性：
- 结实的塑料护壳
- LED指示灯:
用于显示“发送”、“接收”或“故障”。 - 一个（CP 441-1）或二个（CP 441-2）插槽，用于插入接口模板。用于物理传输介质 RS 232C (V.24), RS 422/485 或 20 mA (TTY) 的接口模块可插入到插槽中
CP 441-1 和 CP 441-2 可以在扩展机架中使用。但是，必须保证 K 总线信号的传输。
驱动程序
提供了用于 CP 441-2 的具有不同负荷能力的驱动程序：
- Modbus：
用于符合 MODBUS 协议的通讯，具有 RTU 格式：- MODBUS 主站；主站/从站连接，SIMATIC S7 作为主站.
- Modbus 从站；以 SIMATIC S7 作为从站的主站-从站连接，无法实现从站到从站的报文帧流量。
CP 441-2 的两个串口可以分别使用不同的标准协议或可下载用于 V.24/TTY/X.27 接口模块的驱动程序。
