西门子Profibus-DP接头的正确接线方法

1、电缆接法

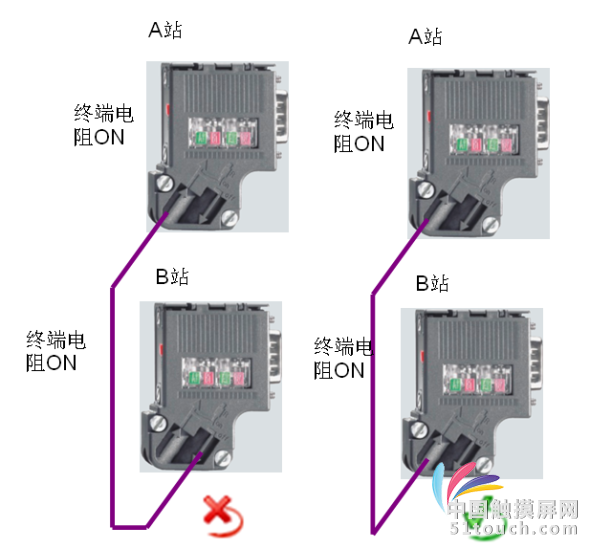

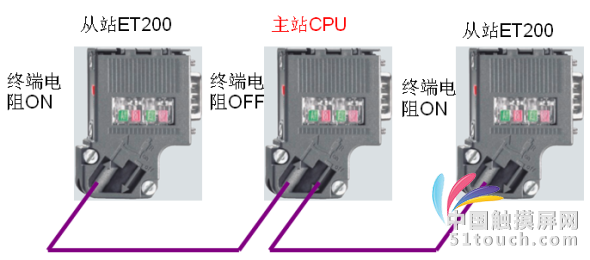

PROFIBUS 电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。接线的时候，要把屏蔽层接好，不能和里面的电线接触到。要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。其余中间的接头，都置为 OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至 OFF）。

2、电缆的测量

接好了线以后呢，还要用万用表量一量，看这个线是不是通的。假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。

3、 常见故障

（1） 终端DP头接线错误，或终端电阻设置错误。

（2） DP头接线不牢，最好接完线用上面的方法测试一遍。

（3） 硬件配置和从站号设置问题。


产品介绍：

FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
集成端接电阻 (6ES7 972-0BA30-0A0 中不具有)
通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点
  Area of application
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

  Design
提供有各种类型的总线连接器，可优化用于连接的设备：

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为 1.5 Mbit/s，无集成的总线端接电阻。
PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。
  Functions
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。
