充电桩触摸屏，充电桩LCD液晶显示屏，充电桩专用触摸显示器

摘要：本文简要描述了充电桩的工作原理，重点介绍了广州易显触摸屏在充电桩上的应用设计。广州易显触摸屏高效可靠的运行，实现了充电桩充电过程的人机互动。

关键词：充电桩、易显触摸屏、易显嵌入式工控机、人机界面

Abstract:This paper briefly describes the working principle of charging piles, introduces emphatically the guangzhouyixian touch screen in charging pile application design. Guangzhou Yixian touch screen highly efficient and reliable operation, realize the charging pile charging process of human-computer interaction.

Keywords: Charging Piles、touch screen、computer

1、引言

大力发展新能源与低碳经济已成为构建两型社会的重要课题,在此背景下，加快电动汽车产品步伐必将成为21世纪符合中国国情的战略考量，而在技术和价格的坚冰逐步消融的过程中，最后一项制约电动车产业发展的因素便是配套充电设施的建设。为此，电网企业积极筹划，加快电动汽车充电站的步伐，以期能达到电动车随处可达的前景。

2、充电桩的工作原理图

大功率纯电动汽车充电机的一般结构框图如图所示，三相电网输入交流电，经过三相桥式不可控整流电路整流变成直流电，滤波后提供给高频DC-DC功率变换器，功率变换器经过直直变换输出需要的直流，再次滤波后为纯电动汽车动力蓄电池充电。

交流充电桩采用人机交互界面采用大屏幕LCD彩色触摸屏，可以选择广州易显7寸触摸屏，8寸触摸屏，10.4触摸屏，12.1寸触摸屏，15寸触摸屏，充电可选择定电量、定时间、定金额、自动(充满为止)四种模式。充电桩的交流工作电压220V±15％，额定输出功率3.5KW、7KW，普通纯电动轿车用充电桩充满电需要4-5个小时，由于充电桩造价低廉、主要安装在停车场，充电桩更适用于慢充动力电池。

广州易显触摸屏在充电桩上应用的功能如下：

(1) 界面显示：显示用户IC卡信息、充电相关信息等内容；

(2) 身份识别：读取IC卡内信息，输入密码，识别用户身份、车牌号；

(3) 充电操作：刷IC卡后，确认自动充电，可中断充电；

(4) 参数设置：设定充电电压、充电电流、充电时长、快速充电；配方选车型如小轿车、混合动力客车；

(5) 充电状态：充电状态显示曲线、历史数据表如开始时间、车牌号、设定电压、电流、充电时长；

(6) 下载历史数据：配备U盘下载数据功能；

(7) 网络监控：监测电池和充电机当前状态，并且将数据发送给充电站系统监控中心。

3、广州易显触摸屏人机界面画面HMImaker设计

本系统采用广州易显触摸屏的7寸，12.1寸，15寸触摸屏，高品质液晶屏，LED背光模组，采用FPGA+ARM CPU，使运行速度更快，内置电源隔离保护器，提高了产品的抗干扰能力，适应复杂环境下运行。多种标准的通讯接口和网络协议，方便用户使用。大容量的数据存储功能，外接USB闪存和SD卡存储资料，满足逆变器运行过程中产生的海量数据信息。强大的以太网功能，可方便快捷的实现远程网络监控。还支持语音播放功能，可以做各种语音提示操作，使系统更加人性化。

3.1、广州易显触摸屏通讯设计

系统设计中，广州易显7寸，12.1寸，15寸触摸屏与刷卡器、单片机、上位机连接通讯，通过读取或写入用户IC卡的信息、单片机的数据，进行整合分析。人机界面组态软件HMImaker里，系统参数设置－设备列表，新增三个设备，分别是Barcode (USB/COM)、MODBUS RTU、MODBUS Server，对应于刷卡器、单片机、上位机服务器系统。

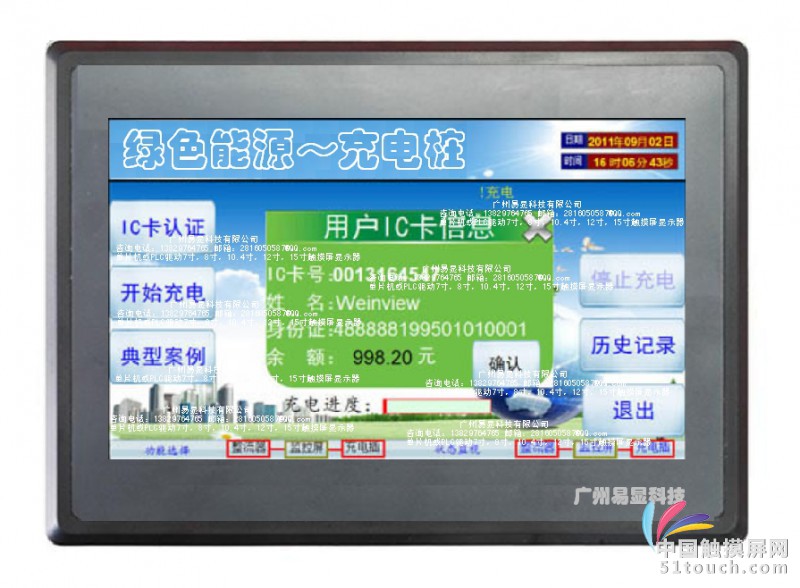

3.2、触摸屏画面设计
