V812iS/V812S
12.1英寸、TFT彩色、65536色(无闪烁)/32768色(有闪烁)
|
|
|
|
|
|
|
V812(i)S
|
V812(i)SD
|
|
电源
|
额定电压
|
AC100～240V
|
DC24V
|
|
电压允许范围
|
AC100～240V±10%
|
DC24V±10%
|
|
允许瞬间停电时间
|
20ms以内
|
1ms以内
|
|
消耗功率（最大额定）
|
70VA以下
|
30W以下
|
|
浪涌电流
|
value="20" hasspace="False" negative="False" numbertype="1" tcsc="0">20A，10ms(AC100V)
|
value="20" hasspace="False" negative="False" numbertype="1" tcsc="0">20A,2ms
|
|
value="40" hasspace="False" negative="False" numbertype="1" tcsc="0">40A，10ms(AC200V)
|
|
绝缘电阻
|
|
DC500V 10MΩ以上
|
|
物理环境
|
动作周围温度
|
value="0" hasspace="False" negative="False" numbertype="1" tcsc="0">0℃～+value="50" hasspace="False" negative="False" numbertype="1" tcsc="0">50℃
|
|
保存环境温度
|
value="10" hasspace="False" negative="True" numbertype="1" tcsc="0">-10℃～+value="60" hasspace="False" negative="False" numbertype="1" tcsc="0">60℃
|
|
相对湿度
|
85%RH以下（无结露，最大湿球温度在value="39" hasspace="False" negative="False" numbertype="1" tcsc="0">39℃以下）※1
|
|
耐溶剂性
|
无切削油或有机溶剂附着
|
|
使用环境
|
无腐蚀性气体、无强烈尘埃、无导电性尘埃
|
|
使用高度
|
海拔2000m以下
|
|
污染度※2
|
污染度2
|
|
机械运行条件
|
耐振动
|
振动频率10～150Hz,加速度9.8m/s2 （1G）,片振幅0.075mm, X , Y , Z 3方向各1小时
|
|
耐冲击
|
脉冲波形正弦半波, 峰值加速度147m/s2 （15G）, X , Y , Z 各3方向 , 各6次
|
|
电气运行条件
|
抗干扰
|
1500Vp-p（脉冲宽度：1us、上升时间：1ns）
|
|
耐静电放电
|
符合IEC6nth="4" day="2" islunardate="False" isrocdate="False">1000-4-2、接触6kV、空气中8kV
|
|
设置条件
|
接地
|
D类接地 FG/SG分离
|
|
构造
|
前面板：符合IP65（使用防水垫圈时） 后机壳：符合IP20形状：一体型 安装方法：面板嵌入安装
|
|
冷却方式
|
自然空冷
|
|
重量
|
单体约2.9kg
|
|
外形尺寸W×H×D（mm）
|
326.4×259.6×69.0
|
|
面板开口尺寸
|
313.0×246.2（+0.5/-0）
|
|
外壳颜色
|
|
灰色
|
|
材质
|
|
PC/ABS树脂
|
|
|
|
|
※1 有可能引发故障，因此请在湿球温度39℃以下使用。
※2 显示使用该机器的工作环境的导电性物质发生程度的指标。污染度2是只发生非导电性的污染。但是，因偶尔的凝结可能会引起短暂的导电环境。
|
|
|
|
|
|
|
|
|
V812iS
|
V812S
|
|
显示器规格
|
画面存储器
|
12.5MB
|
|
显示设备
|
TFT彩色
|
|
显示分辨率横×纵（点）
|
800×600
|
|
显示尺寸
|
12.1英寸
|
|
显示颜色
|
65536色（无闪烁）/ 32768色（有闪烁）
|
|
背光灯
|
冷阴极管
|
|
背光灯寿命※3
|
约50000小时
|
|
背光灯自动熄灭功能
|
常时点亮，任意设定
|
|
电源灯
|
正常工作状态时点亮
|
|
对比度调整
|
无
|
|
亮度调整
|
3阶段（宏的情况为128阶段）
|
|
显示字符
|
1/4角
|
横100字符×纵75行
|
|
半角
|
横100字符×纵37行
|
|
全角
|
横50字符×纵37行
|
|
字符放大率
|
|
X：1～8倍 Y：1～8倍
|
|
触摸开关规格
|
开关分辨率
|
模拟：1024（横）×1024（纵） 矩阵：50（横）×30（纵）
|
|
机械使用寿命
|
100万次以上
|
|
表面处理
|
硬膜、亚光处理5%
|
|
功能开关规格
|
构成数
|
8个
|
|

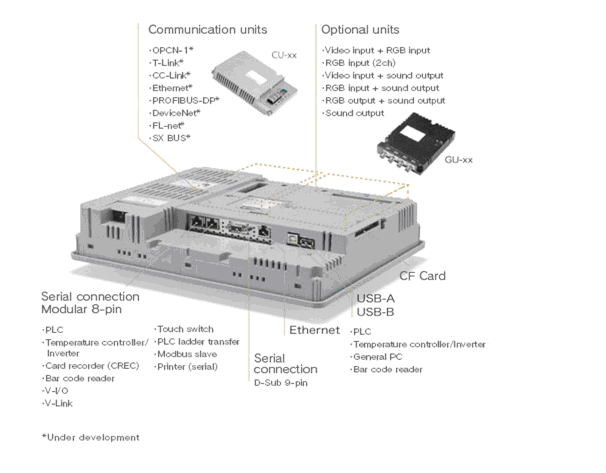

外部接口规格
|
D-Sub 9针（CN1）
|
RSvalue="232" hasspace="False" negative="True" numbertype="1" tcsc="0">-232C或RS-422/RS-485 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,57600,76800,115200,187500※4 bps
|
|
RJ45口（MJ1/MJ2）
|
RSvalue="232" hasspace="False" negative="True" numbertype="1" tcsc="0">-232C或RS-422/RS-485（2线式） 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,57600,76800,115200bps
|
|
CF卡接口
|
符合CompactFlashTM
|
|
Ethernet
|
符合IEEE802.3 传送速度：100Mbps,10Mbps
使用电缆：100Ω无屏蔽双绞线,5类,最大长度=100m
|
|
标配
|
选件CU-03-3
|
|
USB
|
A型,B型(Ver1.1)
|
|
时钟及备份存储器规格
|
电池规格
|
硬币型锂1次性电池
|
|
备份存储器
|
SRAM 512KB
|
|
备份时间
|
5年（环境温度value="25" hasspace="False" negative="False" numbertype="1" tcsc="0">25℃）
|
|
日历精度
|
每月误差±90秒（环境温度25℃）
|
|
|
|
|
※3 常温25℃，表面辉度为初始设置的50%时。
※4 仅限连接西门子公司MPI。
|
|
|
|
|
