 嵌入式工控机与触摸屏显示器选购指南

易显科技嵌入式工控机可以与市面上的大部分触摸显示器配套使用

触摸显示器原理其实很简单,简单的说,只是在普通的电脑显示器上安装了触摸屏,成为带有触摸功能的显示器。目前市场上比较流行的是液晶触摸显示器(CRT已经逐渐退出江湖)。根据安装触摸屏的不同,一般分为电阻式,电容式,声波式,红外线式四种。广州易显科技的嵌入式工控机目前只支持【COM4线电阻式的触摸显示器】。

普通的电脑显示器一般只有一个VGA信号接口。而触摸屏显示器因为多了一个触摸屏功能所以会多了一条接口线,触摸屏接口一般为USB或者RS232接口。广州易显科技的嵌入式工控机目前只支持【COM口】,COM口相对USB稳定性更好。

目前市面上的4线/5线电阻式的触摸显示器用的驱动90%都是eGalaxTouch或者Touchkit驱动。广州易显科技的嵌入式工控机已经内置了Touchkit驱动程序,可以根据需求开发eGalaxTouch,如果你想知道你要购买的触摸屏显示器是否使用eGalaxTouch或者Touchkit的方法是---先向供货商索要XP系统下的驱动程序,然后运行setup.exe安装程序,如果安装后会在安装目录(一般默认的是C:\Program Files目录)下产生一个eGalaxTouch或者Touchkit目录,如果是Touchkit就说明这款触摸显示器可以与广州易显科技的嵌入式工控机配套使用,可以放心购买。

总结是你在购买触摸屏显示器需要确认的是:

. 触摸屏必需是4线电阻式,接口是RS232(RS232接口会比较稳定)。

. 驱动程序是Touchkit。

广州易显科技嵌入式工控机与触摸显示器使用方法

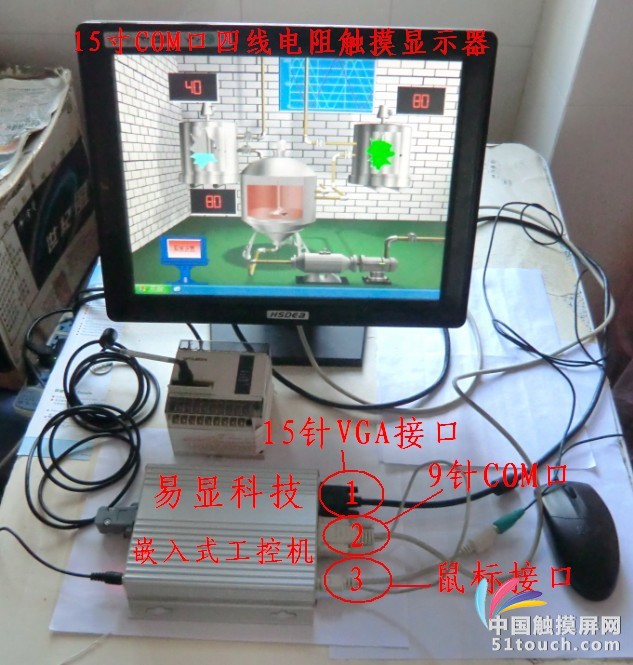

1.     把触摸屏的15针VGA接口,9针COM口(与HMImaker对应COM1或COM2)和鼠标接口分别接到嵌入式工控机的对应接口上,接通电源。

2.     在人机界面组态软件HMImaker的COM1或COM2选择【TouchKit 触摸屏协议】协议。

3.     校准:第一次连接触摸屏都会提示校准,还有一种方法是做一个校准按钮,使用鼠标点击这个按钮,进入校准。校准时触摸屏显示器会提示一个十字的点,对准按下,一共有四个对应触摸屏的四个角,按完校准点操作后自动完成。

无风扇嵌入式工控机(嵌入式工控主板)、可编程人机界面组态软件

——PLC或单片机驱动控制8至55寸触摸屏与显示器、电视机

—— 超低功耗、不发热、高性价比、高清、高品质、高速、 大分辨率

——人机界面组态软件【HMImaker】开发显示与操作界面,“0”编程、"所见即所得"、"0"代码、如"制作PPT"一样简单,快速!

产品介绍:

无风扇嵌入式工控机(广州易显科技的工控机)将串口和其它工业级功能集成到了一个坚固、紧凑的金属机箱中确保最大可靠性的防振性能,采用高强度铝合金结构,是用于强大通讯应用的理想选择。嵌入式工控机非常适合在嵌入式PC应用中使用长期运行,稳定可靠。所有电子部件都保护在一个紧凑密封的外壳中,可以在特别注重空间和环境因素的应用中用作嵌入式独立应用。

产品功能

1、  具有各种通讯协议的功能,比如各PLC(三菱、西门子、台达等)通讯协议,modbus通讯协议,易显科技协议,I2C协议,自由协议,用户直接使用,无需另外开发。

2、  支持各种单片机通讯,比如51,PIC,DSP,ARM等单片机。开发简单,容易。

3、  支持各种PLC(三菱FX系列,三菱Q系列,西门子S7-200系列, 西门子S7-300系列,台达,欧姆龙,松下等主流PLC)。无需开发通讯协议,直接使用。

4、  人机界面组态软件【HMImaker】开发显示与操作界面,“0”编程、"所见即所得"、"0"代码、如"制作PPT"一样简单,快速!

5、 全数字化设计,无操作系统,省去操作系统崩溃的担忧,开机无需等待,通电即进入操作界面,无需等待。显示稳定可靠,抗强电磁干扰,超低功耗,高性价比,刷新速度快。

产品描述:

1、超低功耗,5V电源供电,无需风扇,不发热,温度: -25°C~80°C 宽温使用。

2、支持RS232,RS485,以太网,单片机TTL串口,单片机I2C等通讯,可以定做开发。

3、支持USB鼠标、USB键盘、SD卡小硬盘,U盘,无线键盘等功能。

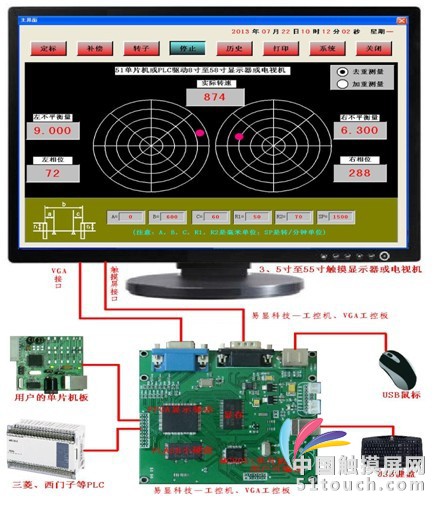

4、单片机或PLC驱动控制8至55寸液晶显示器,电视机,更可以接触摸屏显示器。

5、支持宽屏显示800X600,1024X768,1280X1024,1366X768,1440X900等分辨率。

6、支持扩展USB存储功能,SD卡存储功能。

7、支持语音播放功能,可以进行语音控制。

HMIMaker专为易显嵌入式工控机(工控电脑),VGA工控机开发的的界面编辑设计软件!具有绘图、按钮、位开关、字符控件、数据监控、实时曲线、动态图片、用户与密码设置等功能,完善的界面设计控件和通讯协议,使用简单,灵活,方便。只需用单机机或PLC通过串口简单发送指令,您的显示部分就一切轻松搞定!"所见即所得"、"0"代码!快速生成超炫图形界面设计,如"制作PPT"一样容易、快速!支持离线和在线模拟,快速验证您的设计效果,方便设计和调试,大大减轻软件开发人员在人机界面开发的负担和提高开发效率,专心于专业产品的开发,避免重复性劳动。为您大大地短了产品的开发周期。

广州易显科技嵌入式工控机与人机界面组态软件HMImaker提供完整的控制和通讯功能,比电脑PC更适合在工控行业使用,非常适合应用于工厂自动化,触摸屏控制系统,机械设备,仪器仪表系统,信息发布系统,楼宇自动化,智能交通系统,监控系统,汽车电子,数字电子/广告广告牌,医疗保健用计算机,以及飞航信息娱乐系统等嵌入式产业。
