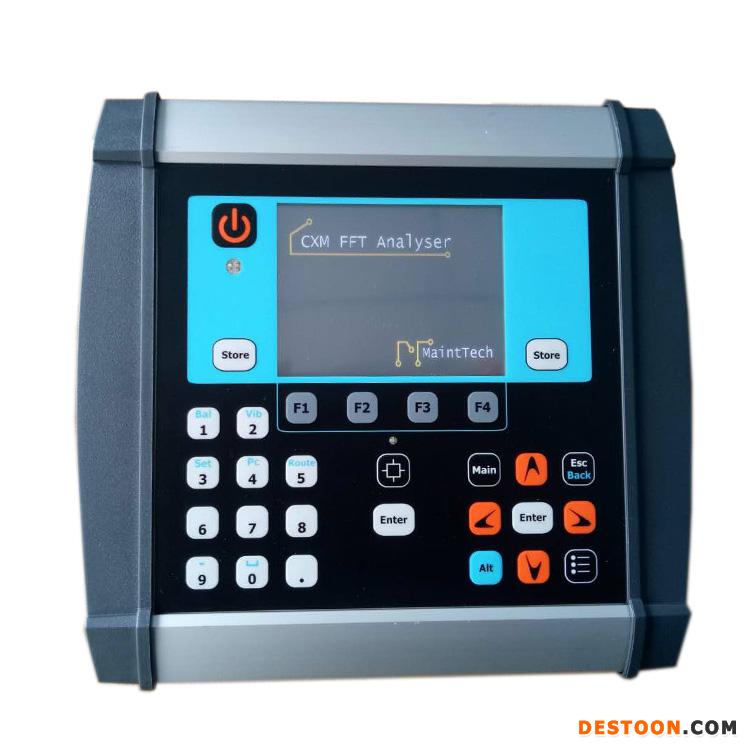

CXM振动分析仪不同于其它的分析仪器，它具有强大的振动分析功能；
◆ 转动设备的机械损坏，40%--50%的故障与动平衡不佳有关。
◆ 光学速度传感器容易安装及使用，并且具有良好的距离适用性。
◆ 不需要猜测平衡结果，能大量节省平衡旋转设备的时间；
◆ 可平衡风机，涡轮机，汽轮机，泵浦，磨床等所有转动设备。
振动分析仪CXM功能：
＊ 谐波分析
＊ 动平衡（选配）
1. 谐波分析功能
可同步测量两个测点的振动值
可同步显示转速.总振动值及谐波
可帮助初学者准确判断是否为动平衡.对中不好等机械故障
2. 频谱分析功能
测量频宽选择：
High pass:4 HZ, 8 HZ ,10 HZ
Low pass:1000,1600,6400、12800HZ
Window:Hanning/Rectangular
3.Envelope（包络频谱分析功能）
测量频宽选择：
0.6—1.2k,1.2—2.2k
2.2—3.2k,3.2—6.4k
此功能用于轴承及齿轮的早期缺陷的分析。
4.Frequency Response （频率响应功能）
可同时采集到一倍转速频率振动值及相位
可改变机器转速采集到不同转速下振幅与相位
此功能主要判断设备的共振频率
5.总振动值测量功能
长条显示振动稳定状况
数字显示振动值
频宽设定:高通4. 8. 10hz低通1k,1.6k,3.2k,6.4k
具备持续量测及冻结量测功能
可设定ISO振动量测标准
6.轴承状况值测量功能
长条显示振动稳定状况
数字显示振动值
频宽设定：500,1000,2000
采用ENVELOPE讯号处理技术
振幅单位：gE
具备持续量测及冻结量测功能
7.动平衡校正功能（选配）
可通过试重法.影响系数法实施平衡校正
可实施单.双面动平衡校正
可适用于动平衡转速120—120000RPM
内建数字转速追踪滤波装置
具转速变化及时时监控功能
平衡配置可自动切换平衡分布点
随时更改校正半径，重新计算平衡配重
可通过试重法.影响系数法实施平衡校正
可自动对比平衡等级是否符合ISO1940平衡等级标准
8、路径检测功能
可同时下载多个路径
可同时采集轴承值、包络谱、频谱图、时间波形
可设置警戒值的报警，直接显示红、黄、绿
可直接比对前一次的振动值
9、长时间在线检测功能
可检测振动缺陷的设备
总时间可选择1、2、4、8、12、24小时
10、上等版振动分析软件（选配）
具量测点数据库管理系统
可建立非振动的量测点，并可手动输入抄表数值
可作非振动量测点(如压力、温度、油脂)的趋势分析
具量测路径管理系统
可以预设总振动值及轴承状况值的警戒限
可无限登录设备检修、损坏、分析诊断数据
总振动值及轴承状况值趋势分析
具SKF、FAG等轴承查询及新轴承建文件功能
需内建18种厂牌轴承数据库20000笔以上轴承数据
设备监控警戒限设定及设备运转状况浏览
具正确转速及异常频率自动修正功能
可自动出具量测及设备异常分析诊断报表
皮带轮、齿轮箱或多段式设备可自动计算转速
