AT070TN92/94系列 7寸 液晶屏TCON板

点击图片查看原图

单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2021-02-27 14:14
询价

公司基本资料信息
详细说明
 一、产品说明

     下图为举例说明引脚定义,不代表本产品实物,实物图请参考上图

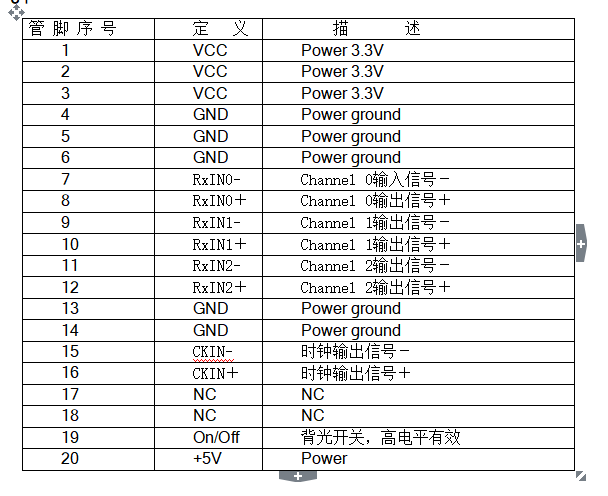

二、DF14-20输入引脚定义





三、50P FPC输出引脚定义







 技术规格:

 1,电源:LED供电=+5V  Pannel VCC=+3.3V;

 2,信号输入:单6LVDS信号;

 3,背光:自带LED背光驱动电路;

 4,可根据客据要求修改硬件机构



TCON V1.6还可支持的TFT型号:

 EJ050NA-01G            ZJ050NA-08C        AT070TN92

 AT070TN94               AT080TN52            EJ080NA-05B/A

 AT090TN12  V3等相同接口的屏
