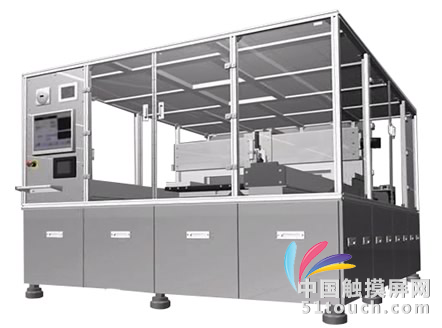

大型涂布装置
本装置是对大型基板进行定量吐出的精密装置。拥有机械轴的直行性，高刚性等特点，适用于极细线・高速度的涂布作业。
|
大型基板用涂布装置 |
|
|
主要功能 |
1. 搭载胶水自动填充功能 |
|
規格 |
|
|
机械手驱动方式 |
AC伺服马达＋滚珠螺杆 |
|
分辨率 |
0.01mm |
|
速度设定范围 |
0.1～800.0mm/sec |
|
针筒搭载数量 |
1支 |
|
基板识别 |
画像处理 |
|
操作范围 |
1400mm×900mm |
|
运送方式 |
专用机械手运送 |
|
外形尺寸 |
长2300mm×宽2800mm |
|
适用范围 |
|
|
导电胶塗布 |
液晶板组装工程进行导电胶涂布工程 |
|
UV硬化剂涂布 |
FPD板组装工程进行密封胶涂布 |
|
硅胶树脂涂布 |
FPD板组装工程进行硅胶加强剂涂布 |
効能詳細
<材料自动填充功能>
由压力罐自动将材料供给至点胶头。在进行材料交换作业时，无需停止装置进行操作。
<吐出量測定機能搭載>
测量自动运行中的吐出量，根据粘度变化调整控制器压力，从而实现胶水的定量吐出。
<塗布形状検査機能搭載>
装置搭载了CCD摄像头可测量弯角部，直线部的涂布长度。

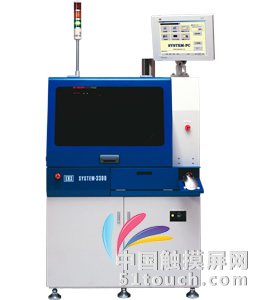

全自动涂布装置 SYSTEM 3300
拥有世界最高水平的液体流量控制技术和高精度涂布装置的SYSTEM3300在电子产业中可进行各种液体/胶水的涂布作业。拥有偏差调整，针头调整等高精度功能，使生产更加稳定。
功能
|
SYSTEM 3300 |
|
|
外观尺寸 |
长960mm×宽990mm×高1445m |
|
对应基板尺寸 |
25mm×40mm～150mm×250mm |
|
重量 |
700kg（不含装载机/卸料机） |
|
装载机/卸料机部 |
放置箱尺寸 MAX．260mm（W）×170mm（D）×360mm（H） |
|
選配件 |
・涂布系统 |
功能詳細
<涂布位置补正功能 >
偏差识别因搭载个别XYZ补正功能，因此可对涂布
位置的整体XYZ轴及每块基板进行补正设定。
