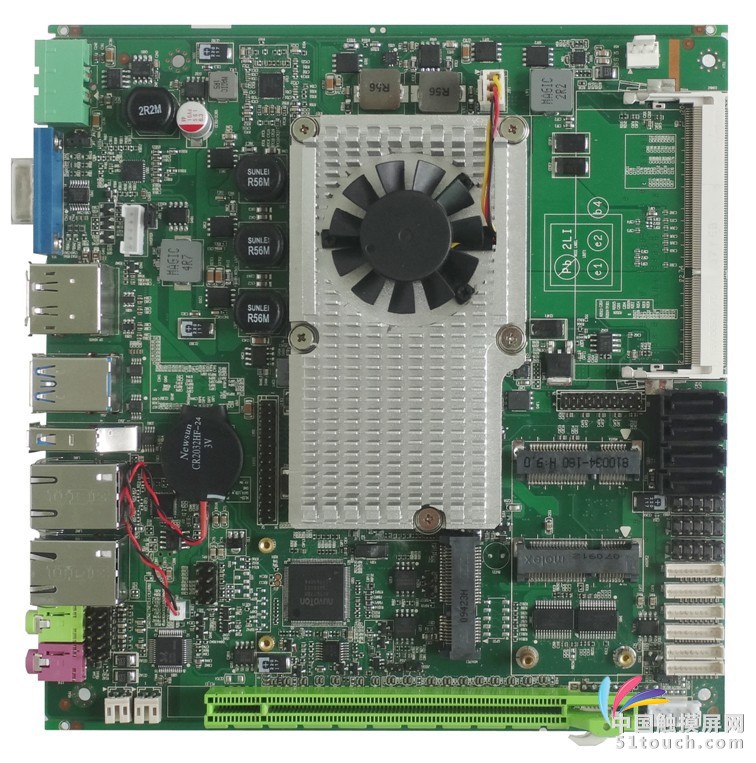

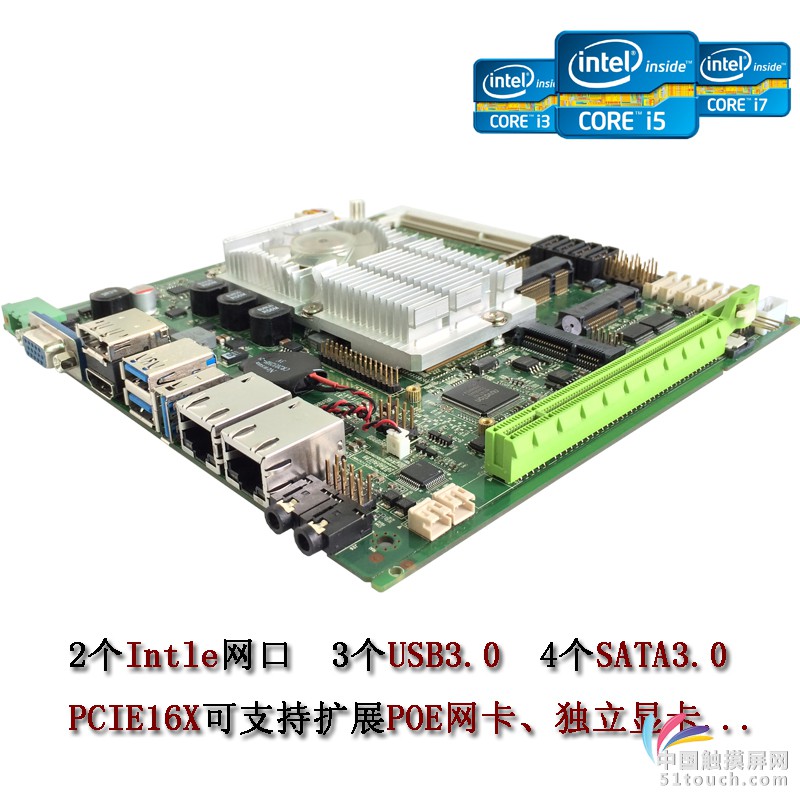

I3I5I7嵌入式工控主板

 特点：

1.Intel® Core™i3/i5/i7 Processor(CPU插槽FCPGA988)

2.双通道DDR3内存，SATA3.0 + MSATA硬盘，PCIe 16X插槽

3.2个Intel 82573L千兆网卡，2个MiniPCIe带SIM卡槽

4.显示设备：VGA+HDMI+DP+LVDS+EDP,4/5/8线触摸控制器

5.支持Windows XP/Win7/8以及Linux等嵌入式系统

6.宽压：9~25V DC，宽温：-20~+60℃

系统参数

处理器         Intel® Core™i3/i5/i7移动系列笔记本CPU

芯片组         Intel® QM77

内存           支持2*DDR3 1066/1333MHZ SDRAM（最高支持32G）

扩充插槽       1×PCIE 16X、1×ISM卡槽、2×PCIE插槽（可接无线WIFI+3G模块）

磁盘           4×SATA3.0、1×MSATA

显示           Intel QM77集成显卡 HD4000

网络           2个Intel 82573L千兆以太网口（支持网络唤醒）

音频           Realtek ALC662 六声道高保真音频控制器

看门狗         256级（1-255秒可编程设置）

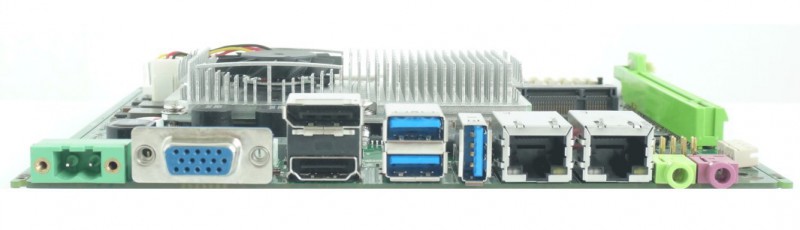

背板I/O接口： 1×9~25VDC 电源座

               1×DB15 VGA显示端口

               2×RJ45网络端口

               3×USB3.0

               1×HDMI+DP

               1×Line_OUT

               1×MIC

内置I/O接口： 5×RS232、1×RS422/485

               2×CPU风扇连接针

               6×USB2.0排针

               1×30针LVDS

               2×功放插座

               1×AUDIO

               1×EDP

               4×SATA

               2×MiniPCIE插槽

               1×MSATA

               1×SATA电源

               1×面板开关

               1×SIM卡槽

               1×PCIE 16X（兼容X1 X2 X4 X8设备，可扩展POE网卡、独立显卡等设备）


供电类型：单9~25V 直流电源输入

功耗：1.029 A@ 12 V (12.35 W)

尺寸：170 x 170mm

环境参数

工作温度：-20℃～+60℃

储存温度：-20～+60℃

相对湿度：5～85%（无冷凝）

标准配置：

PGA988处理器插槽/VGA/HDMI/DP/3*USB3.0/6USB2.0/2LAN/1*AUDIO/1*PCIE 16X/1*MSATA/2*MPCIe/LVDS/EDP/6*COM/电阻触摸控制器
标准配置配件：6条COM线，1条SATA线，1条SATA电源线。

可选功能：双通道24位LVDS

温馨提示：如以上产品不能满足您的实际需求，请与我们联系产品订制
