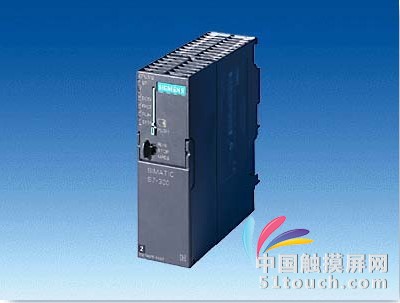

西门子CPU314

6ES7 314-1AG14-0AB0

一般信息

硬件产品型号

01

固件型号

V3.3

工程组态

• 编程软件包

STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）

电源电压

24 V DC

√

输入电流

电流消耗（额定值）

650 mA

电流消耗（空载），典型值

140 mA

冲击电流，典型值

3.5 A

I²t

1 A²·s

功耗

功耗，典型值

4 W

存储器

工作存储器

• 集成

128 kbyte

• 可扩展

X

• 用于非易失性数据块的非易失性存储器的大小

64 kbyte

装载存储器

• 可插入(MMC)

√

• 可插入(MMC)，最大

8 兆字节

• 微型存储卡数据管理（最后一次编程后），最小值

10 a

后备

• 提供

√；通过 MMC 保证（免维护）

• 无电池

√；程序和数据

CPU 处理时间

位操作，最小

0.06 µs

字操作，最小

0.12 µs

定点数运算，最小

0.16 µs

浮点数运算，最小

0.59 µs

CPU 块

块数量（总数）

1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的最大数量。

DB

• 数量，最大

1 024；编号范围：1 到 16000

• 容量，最大

64 kbyte

FB

• 数量，最大

1 024；编号范围：0 到 7999

• 容量，最大

64 kbyte

FC

• 数量，最大

1 024；编号范围：0 到 7999

• 容量，最大

64 kbyte

OB

• 容量，最大

64 kbyte

嵌套深度

• 每个优先级

16

• 在一个错误 OB 中附加

4

计数器、定时器及其保持性

S7 计数器

• 数量

256

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 预置

Z0 ～ Z7

• 计数范围

• 下限

0

• 上限

999

IEC 计数器

• 提供

√

• 型号

SFB

• 数量

不限（只取决于 RAM 容量）

S7 定时器

• 数量

256

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 预置

无保持性

• 时间范围

• 下限

10 ms

• 上限

9 990 s

IEC 定时器

• 提供

√

• 型号

SFB

• 数量

不限（只取决于 RAM 容量）
