一、 产品简介：

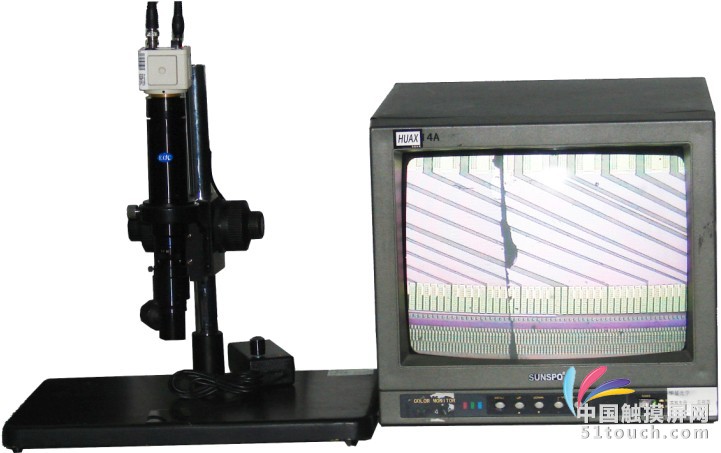

HZ-6010C系列连续变倍视频显微镜属于中低放大倍率与视场的连续变倍视频显微镜。具有结构简单、使用方便的特点，可广泛用于模组TFT玻璃清洗、微电子和工业生产过程的监控与检测。
可以连接‘无穷远’金相物镜，从而获得400X以上的光学放大倍数。
二、 技术规格：
主机系统变倍方式：手动旋转变倍、手动定位旋转变倍等变倍方式。
|
型号
|
摄影目镜
|
光学放大倍率
|
变倍比
|
视场直径（mm）
|
工作距离（mm）
|
备注
|
|
HZ-6010
|
1X
|
0.7X~4.5X
|
1:6.5
|
7.5~1.2
|
90
|
外置光源
|
|
HZ-6010C
|
1X
|
0.7X~4.5X
|
1:6.5
|
7.5~1.2
|
90
|
内置同轴光点光源
|
三、 产品配置：
|
序号
|
组件名称
|
数量
|
配置
|
建议
|
备注
|
|
1
|
连续变倍镜头
|
1
|
标配
|
0.7X~4.5X
|
|
|
2
|
支架
|
1
|
标配
|
立柱式大底板支架
|
调焦手轮：60mm
|
|
3
|
LED点光源
|
1
|
选配
|
输入/输出：220V/12V
|
可控制亮暗度
|
|
4
|
工业摄像头（CCD）
|
1
|
选配
|
1/3·，模拟彩色相机
|
C/CS接口
|
|
高清VGA系列工业相机
|
|||||
|
5
|
工作台
|
1
|
选配
|
370mm X 250mm
|
|
|
6
|
视频显示器
|
1
|
选配
|
15寸彩色监视器
|
|
|
19寸液晶显示屏
|
四、性能特点
▲ 0.7X -4.5 X连续变倍（变倍定位可选）
▲ 光学变倍比：1：6.5
▲ 标准工作距离：90mm
▲1×CCD接筒
▲ 主机配合尺寸￠39mm
▲ 主机配合尺寸￠39mm
▲ 主机长度200mm
▲总放大倍数：30X-200X（连续可调）
