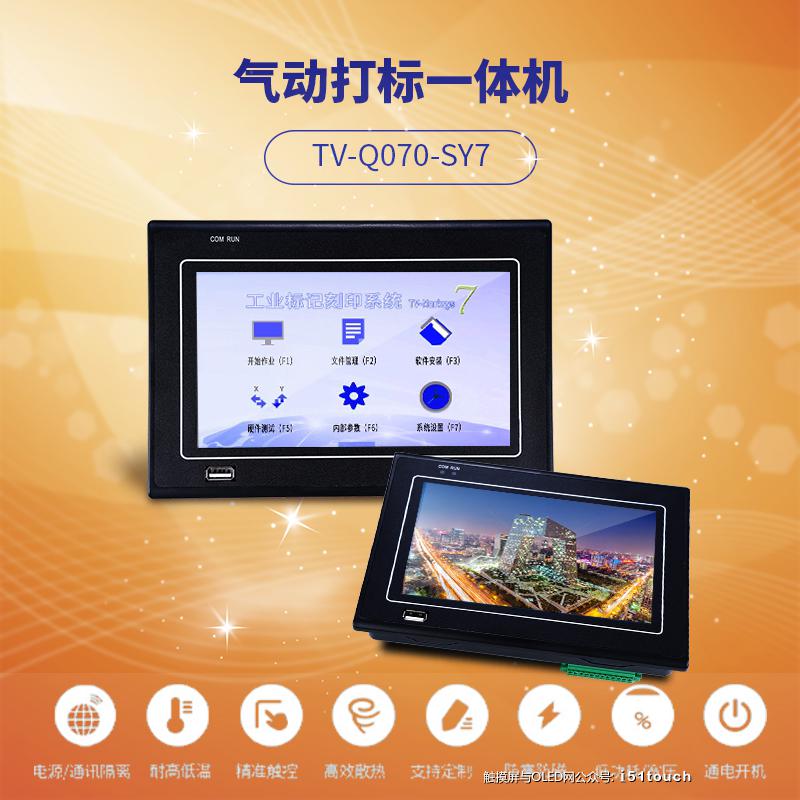

触盈气动打标控制系统Thorx7,TV-Q070-SY7

点击图片查看原图

品牌: Touchvin/触盈
显示屏: 7寸“(16:9)真彩液晶
CPU: ARM9 400MHz
内存: 64M DDR2 SDRAM
单价: 1899.00元/台
起订: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 广州市
有效期至: 2021-03-24 [已过期]
最后更新: 2020-06-11 14:02

公司基本资料信息
详细说明
带您“秒懂”气动打码机
——作者:有话别直说
一、前言:
气动打码机,又叫做“气动打标机”或叫做“气动标识刻印机”。英文名:“Pneumatic marking”。
二、描述:
气动打码机是由“
触盈”公司提供的“TV-Mark Sys(标识系列ThorX6/ ThorX7)系列软件”触摸屏来控制气动打码机的打印针在“X、Y”二维平面内,按特定的轨迹运动,同时打印针在空气压缩机作用下做高频冲击动作,从而在“物品”上打印出有特定深度的标记。
气动打码机的主要特点:有较大深度,多种字体,通过“工业触摸屏”直接打码输出,标记工整清晰等等。
气动打码机材质:任何金属或非金属。
主要的典型应用:汽车零部件、电动车零部件、单车零部件、金属机械、金属标牌等行业。
三、参数:
性能参数:打印面积:10080mm,14080mm200150mm(或定制);
打印速度:3-5字符/秒(5X7)
软件应用系统:“触盈”TV-Mark Sys标识系列ThorX6/ ThorX7;
(↑“触盈”气动打码机系统触摸屏↑)

(↑“触盈”气动打码机触摸屏软件主界面↑)
打印深度:0.01-1.2mm可调(视材质而定);
精度保证:误差≤0.01;
高度调节范围:1-330mm ;
自动存储:可自动存储文件及打印内容;
工作气源:0.5-0.7Mpa,3L/S;
模拟显示:可直接在屏幕上观察打标效果 ;
(↑“触盈”气动打码机触摸屏打码界面↑)
打印针冲击频率:300次/秒;
打印内容:中英文字符、数字、图形(通过 打码软件编辑);
图文编辑:序号(流水号)自动打印、存储;
重号自动检测,可识别条。
(↑“触盈”气动打码机触摸屏文件管理↑)
打印材质:各种金属(HRC85以下硬度);
各种硬质材料(PVC膜、塑料 电木等);
1、高速数据接口,数据传输更快,更稳定;广泛用于打码流水线,可以连续一年365天工作,无故障,无返修率;
2、打码效率高、美观、实用,耐用、使用寿命更长;电路设计符合国际EMC测试标准,系统运行更稳定,打码精度更高;
3、预留PLC接口,接收上位机控制,更适合于现代化工厂自动打印系统;预留I/O接口,可根据客户需要安装自动夹紧装置,提高工作效率;
4、完善的绘图编辑、对针及数据检查功能;完全满足IS09001-9002质量体系认证对产品可标识性、追溯性的要求。
四、原理:
气动打码机操作使用过程中,把要打印中、英文字符、图形等内容,通过“触盈”TV-Mark Sys标识系列ThorX6/ ThorX7打码软件工业触摸屏,把内容转变数字控制信号,传送到步进电机控制器和步进电机驱动器,从而在“物品”上打出由连续点阵(或间接点阵)构成的字符和图形。

(↑“触盈”气动打码机触摸屏打码选择↑)
打码机针头在“X、Y”两维平面内按设定的轨迹动作,同时打印针在空气压缩机的作用下,在“物品”表面上打印出由密集点阵(或间接点阵)组成的凹形标记。
  气动打码机的优势就是通过点阵对较高硬度金属实现在线打印。
五、特点:
气动打码机的优势在于标记可深可浅,无论是图形、文字、产品序列号、商标等,打码后成为永久性的标识。其功能可以自动递增序列号、日期、工作组及打标图标、OCV字体或二维识别码Data Matrix。

(↑“触盈”气动打码机触摸屏二维码选择↑)
从塑料到最坚硬的钢材(max. 65HRC),气动打码机能在所有的材质上进行超高速点阵打码。
各种大重型工件打码、或者需要经常异地作业打码,推荐首选气动打码机,因其价格适中,携带方便,易于安装。
“触盈”提供的TV-Mark Sys标识系列ThorX6/ ThorX7打码软件工业触摸屏,无需电脑,更加适合工业苛刻的环境要求。
六、分类:
气动打码机通常分为两类:
 一类是台式气动打码机:

适用于标牌、铭牌打标,小型工件打码(高度在500mm以下,便于搬动到工作台上的打码“物品”)等。
第二类是便携式气动打码机:

适用于不易搬动到工作台上打码的“物品”,移动打码机机头到“物品”上打标,它继承了台式气动打码机原有的优点,在产品的适用性方面做了很大的改进,弥补了台式打码机的不足,广泛应用于汽车大梁、摩托车车架、大型管道、异型部件、和各种不易搬动“物品”的标记,使用轻便,操作简单,便于携带。
七、行业应用范围:
1、汽车、摩托车等发动机、活塞、身、车架、底盘、连杆、发动机、汽缸等零部件进行编号、名称、 商标、生产日期的打印;
2、 电动车、自行车、摩托车等车架号打印;
3、 各种商品、车辆、设备产品的标牌打印;
4、 各种机械零部件、机床工具、五金制品、金属管、齿轮、泵体、阀门、紧固件、钢材、仪器仪表。
5、机电设备等金属打标、塑料制品。

八、性能:
1、打印内容:在金属表面或非金属硬质塑料制品表面打印多种标识(字符、文字、日期、数字、流水号、VIN码、二维码、图形等)。

(↑“触盈”气动打码机触摸屏二维码↑)
2、支持平面打标(曲线或多角度),支持有规则不平面的打码以及圆周面360度打标,支持线状或点状打标。
3、触摸屏,操作简单;无需配备电脑,专用接口,可以外接设备。
4、具有输入、修改和储存打印内容的功能。
5、支持多种文字字体,标记尺寸可调整,打印速度也可调整。
6、支持CORLEDRA作图文件。

(↑“触盈”气动打码机触摸图片打码↑)

7、支持流水号或批量数据逐个打印,打印内容能自动保存,在断电情况下也不会丢失。
8、可以与扫描仪连接,支持扫描打印,可进行同号比较。
9、可以与PLC进行通讯,可以通过RS232接口与上位机进行数据和信号通讯。

(↑“触盈”气动打码机触摸屏同号对比↑)
九、应用案例:

专机专用,系统稳定性好;能够适宜多种工作环境。

(↑“触盈”气动打码机触摸屏效果参考↑)
“触盈”提供的TV-Mark Sys标识系列ThorX6/ ThorX7打码软件工业触摸屏,融入了计算机技术、电子技术、精密机械技术、应用于各行业的产品工件上制作编码、流水号、或文字图形标记,该机型基本达到免维护的要求,解决了普通电脑控制由于电脑系统问题造成的一系列不稳定现象。
